Overview

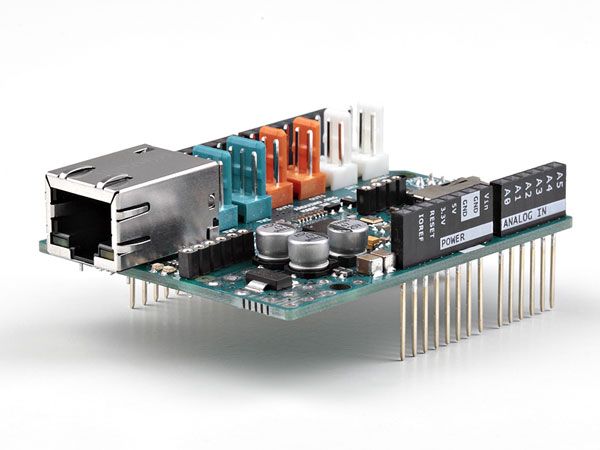

• Arduino Ethernet Shield 2는 단 몇 분만에 Arduino를 인터넷에 연결합니다. 이 모듈을 Arduino 보드에 연결하고 RJ45 케이블로 네트워크에 연결 한 다음 몇 가지 간단한 단계에 따라 인터넷을 통해 제어하십시오. Arduino와 마찬가지로 플랫폼의 모든 요소(하드웨어, 소프트웨어 및 문서)를 자유롭게 사용할 수 있는 오픈 소스입니다. 즉, 제작 방법을 정확히 알 수 있고 자체 회로의 시작점으로 사용할 수 있습니다. 수십만 개의 Arduino 보드가 이미 전 세계 사람들의 창의력을 높이고 있습니다. 우리와 함께하세요! * 아두이노 보드 미포함(별매)

  • Operating voltage 5V (supplied from the Arduino Board)
  • Ethernet Controller: W5500 with internal 32K buffer
  • Connection speed: 10/100Mb
  • Connection with Arduino on SPI port





Schematic & Reference Design

• EAGLE files: Schematic:

  Description

• Arduino Ethernet Shield 2를 사용하면 Arduino 보드를 인터넷에 연결할 수 있습니다. Wiznet W5500 이더넷 칩 (데이터 시트)을 기반으로, TCP와 UDP를 모두 지원하는 네트워크 (IP) 스택을 제공함과 동시에 최대 8 개의 동시 소켓 연결을 지원합니다. 실드를 사용하여 인터넷에 연결되는 스케치를 작성하려면 이더넷 라이브러리를 사용하십시오.이더넷 쉴드 2는 쉴드를 통과하는 긴 와이어 랩 헤더를 사용하여 Arduino 보드에 연결됩니다.이렇게하면 핀 배치가 손상되지 않고 다른 쉴드가 쌓일 수 있습니다.보드의 가장 최근 개정판은 Arduino UNO Board의 rev 3에있는 1.0 핀 출력을 나타냅니다.Ethernet Shield 2에는 표준 RJ45 커넥터가 있으며, 라인 트랜스포머와 PoE (Power over Ethernet)가 활성화되어 있습니다. 네트워크를 통해 제공되는 파일을 저장하는 데 사용할 수있는 온보드 마이크로 SD 카드 슬롯이 있으며, Arduino Uno 및 Mega (이더넷 라이브러리 사용)와 호환됩니다. 온보드 마이크로 SD 카드 리더는 SD 라이브러리를 통해 액세스 할 수 있습니다. 이 라이브러리로 작업 할 때 SS는 핀 4에 있습니다. 실드 본래의 개정판은 풀사이즈 SD 카드 슬롯을 포함하는데, 이것은 지원되지 않습니다. 실드는 W5500 이더넷 모듈이 전원을 켰을 때 제대로 재설정되도록 재설정 컨트롤러가 포함되어 있는데, 이전 버전의 Shield는 Mega와 호환되지 않았으며 전원을 켠 후에 수동으로 재설정해야했습니다. 현재의 실드는 기존의 twisted pair Category 5 이더넷 케이블에서 전력을 추출하도록 설계된 PoE (Power over Ethernet) 모듈을 갖추고 있습니다.

  PoE 모듈의 기능은 다음과 같습니다.
  • IEEE802.3af compliant
  • Input voltage range 36V to 57V
  • Overload and short-circuit protection
  • 12V Output
  • High efficiency DC/DC converter: typ 85% @ 80% load
  • 1500V isolation (input to output)

  실드에는 PoE 모듈이 내장되어 있지 않으므로 추가해야하는 별도의 구성 요소입니다.Arduino는 ICSP헤더를 통해 SPI 버스를 사용하여 W5500 및 SD 카드와 통신합니다. 이것은 Uno의 디지털 핀 10, 11, 12, 13 및 Mega의 50, 51 및 52핀에 있습니다.두 보드 모두 10 번 핀을 사용하여 W5500을 선택하고 4 번핀은 SD 카드를 선택하며, 이 핀은 일반 I/O에는 사용할 수 없습니다. Mega에서 하드웨어 SS 핀 (53)은 W5500 또는 SD 카드를 선택하는 데 사용되지 않지만, SPI인터페이스가 작동할 수 있도록 SPI  출력으로 유지해야합니다. W5500과 SD 카드는 SPI 버스를 공유하기 때문에 한 번에 하나씩 만 활성화 될 수 있습니다. 프로그램에서 두 가지 주변 장치를 모두 사용하는 경우 해당 라이브러리에서 처리해야합니다. 프로그램에서 주변 장치 중 하나를 사용하지 않는다면 필히 선택을 해제해야하는데 SD 카드로 이를 수행하려면 핀 4를 출력으로 설정하고 high를 쓰십시오.W5500의 경우 디지털 핀 10을 고출력으로 설정하십시오.

  실드는 표준 RJ45 이더넷 잭을 제공합니다.

  실드의 리셋 버튼은 W5500 및 Arduino 보드를 모두 재부팅합니다.

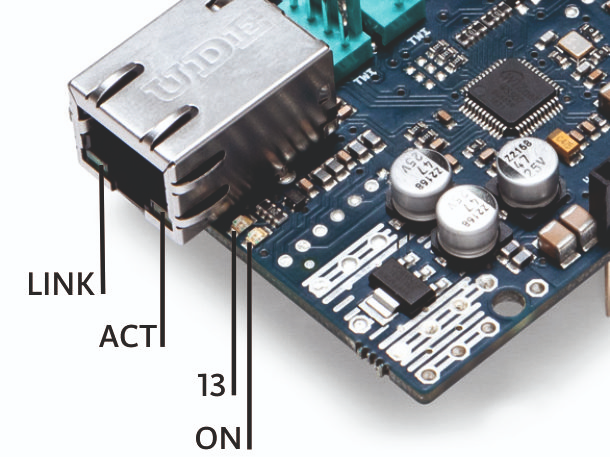

  실드는 많은 정보의 LED 정보를 포함합니다.

  • ON: indicates that the Board and Shield are powered
  • LINK: indicates the presence of a network link and flashes when the Shield transmits or receives data
  • 13 :  is the Arduino standard built in LED
  • ACT: flashes when RX or TX activity is present






  Important Note
  Ethernet Shield 2는 현재 Arduino Zero Pro Board와 호환되지 않습니다.

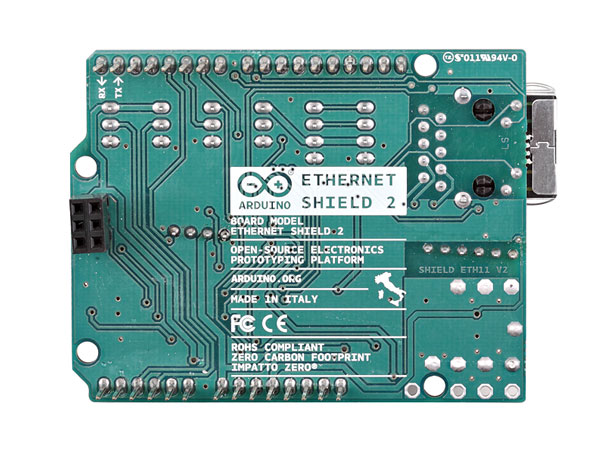

  Physical Characteristics
  Uno PCB의 최대 길이와 너비는 각각 2.7과 2.1 인치이며 USB 커넥터와 전원 잭은 이전 치수를 넘어서 확장됩니다. 네 개의 나사 구멍으로 보드를 표면이나 케이스에 부착 할 수 있습니다. 디지털 핀 7과 8 사이의 거리는 160mil (0.16 ")이며 다른 핀의 100mil 간격의 배수가 아닙니다.





  Conformity Declaration

  • Product Code
    • A000024 (without PoE)
