A. IC류의 패키지는 여러 종류가 있고 대표적으로는 아래와 같습니다.

각 패키지 별로 PIN수에 따라서 다양하게 나오니, 필요하신 제품의 패키지와 PIN수를 정확하게 확인하여야 합니다.

1. DIP (Dual In-line Package)

• 형태: 두 줄로 나란히 핀이 배치된 직사각형 패키지

• 특징: 핀 간격이 넓어 브레드보드, 소켓 등에 꽂아 사용하기 쉬움

• 장점: 납땜·교체 용이, 프로토타입 제작에 적합

• 용도: 소형 IC, 로직 IC, 마이크로컨트롤러

2. SOP (Small Outline Package)

• 형태: DIP보다 얇고 작은 패키지, 핀이 양 옆으로 짧게 돌출됨

• 특징: SMD(Surface Mount Device)용으로 PCB 공간 절약

• 장점: 소형화 가능, 자동화 생산에 적합

• 용도: 메모리, 컨트롤러, 일반 IC

3. SOIC (Small Outline IC)

• 형태: SOP 계열로, 핀 간격이 1.27mm로 표준화

• 특징: 소형화와 안정성을 동시에 확보

• 장점: 기계적 강도 우수, 납땜 용이

• 용도: EEPROM, 플래시 메모리, 아날로그 IC

4. QFP (Quad Flat Package)

• 형태: IC 칩 사방으로 핀이 퍼져나간 형태

• 특징: 핀이 많을수록 회로 집적도가 높아짐

• 장점: 고핀수(32핀~200핀 이상) 지원 가능

• 용도: 마이크로컨트롤러, DSP, 그래픽 칩

5. LQFP (Low-profile QFP)

• 형태: QFP보다 두께가 얇음 (1.4mm 이하)

• 특징: 두께를 줄여 모바일·휴대기기 적합

• 장점: 발열 분산 효율적, 소형화 가능

• 용도: MCU, SoC, 통신 칩

6. TQFP (Thin QFP)

• 형태: LQFP와 유사하지만 더 얇은 패키지 (1.0mm 이하)

• 특징: 노트북, 스마트폰 등 초슬림 기기용

• 장점: 얇지만 핀 수 많음

• 용도: 고성능 프로세서, 디스플레이 구동 칩

7. BGA (Ball Grid Array)

• 형태: 핀 대신 패키지 하단에 구리볼(솔더볼) 배열

• 특징: 고속·고주파 특성 우수, 발열 분산에 강점

• 장점: 핀 수 증가 가능 (수백~수천 핀), 안정적인 신호 전송

• 용도: CPU, GPU, FPGA, 고속 메모리

8. QFN (Quad Flat No-lead)

• 형태: 핀이 외부로 나오지 않고 패키지 밑면에 접촉 단자

• 특징: 공간 절약, 열 방출 성능 탁월

• 장점: 초소형화 가능, 납땜면적 넓어 신뢰성 높음

• 용도: RF 칩, 전력 관리 IC, 센서 IC

9. MSOP (Mini Small Outline Package)

• 형태: SOP보다 더 작은 초소형 패키지

• 특징: 공간이 매우 제한된 회로에 적합

• 장점: 높은 집적도, 저전력 IC 사용 가능

• 용도: 아날로그 증폭기, 전원 관리 칩

10. TSOP (Thin Small Outline Package)

• 형태: 얇고 넓은 직사각형, 핀이 좌우로 배치

• 특징: 메모리 칩 전용으로 많이 사용

• 장점: PCB에 얇게 장착 가능, 대량 생산 최적화

• 용도: SDRAM, 플래시 메모리, DRAM

11. TO 패키지 (Transistor Outline)

• 형태: 원형·금속 캔 구조, 방열판 포함 가능

• 특징: 전력 소모·발열이 큰 부품에 적합

• 장점: 내구성·방열 성능 우수

• 용도: 트랜지스터, 전력용 다이오드, 레이저 다이오드

12. SOT (Small Outline Transistor)

• 형태: 소형 트랜지스터 전용 패키지

• 특징: 핀 수는 적지만 소형 전자부품에 적합

• 장점: 모바일 기기, 저전력 회로에 최적

• 용도: 트랜지스터, 다이오드, 스위칭 소자

A. 저항(Resistor)과 저항값(Ω) 읽는 방법

저항은 전류의 흐름을 제한하는 부품이에요.
저항에는 항상 “저항값(Ω, 옴)” 이라는 값이 표시되어 있는데, 이걸 읽는 방법은 **DIP 타입(원통형)**과 **SMD 타입(사각형 칩)**에서 다릅니다.

1️⃣ DIP 타입 저항 (원통형, 리드선 달린 저항)

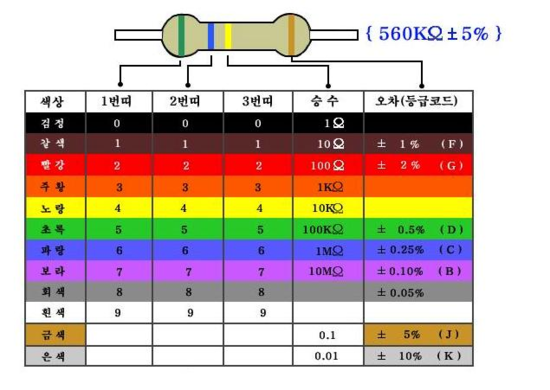

• DIP 저항에는 **색띠(컬러 밴드)**가 그려져 있어요.

• 이 색띠를 보고 저항값을 읽습니다. (보통 4색·5색 띠)

읽는 순서

1. 첫 번째 색: 첫 번째 숫자

2. 두 번째 색: 두 번째 숫자

3. 세 번째 색: 곱하기(자리 수)

4. 네 번째 색: 오차율(정확도)

• 초록 = 5

• 파랑 = 6

• 노랑 = × 10,000

• 금색 = 오차 ±5%

➡ 따라서 56 × 10,000 = 560,000Ω (560kΩ) ±5%

2️⃣ SMD 타입 저항 (사각형 칩 형태)

• SMD 저항에는 보통 숫자 3자리 또는 4자리가 인쇄되어 있어요.

읽는 방법

• 3자리 표시법 - J급(±5%오차범위)에 주로 사용

• 앞의 2자리는 숫자, 마지막 1자리는 곱하기(0의 개수)

• 예: 103 → 10 × 10³ = 10,000Ω (10kΩ)

• 4자리 표시법 - F급(±1%오차범위)에 주로 사용

• 앞의 3자리는 숫자, 마지막 1자리는 곱하기

• 예: 1002 → 100 × 10² = 10,000Ω (10kΩ)

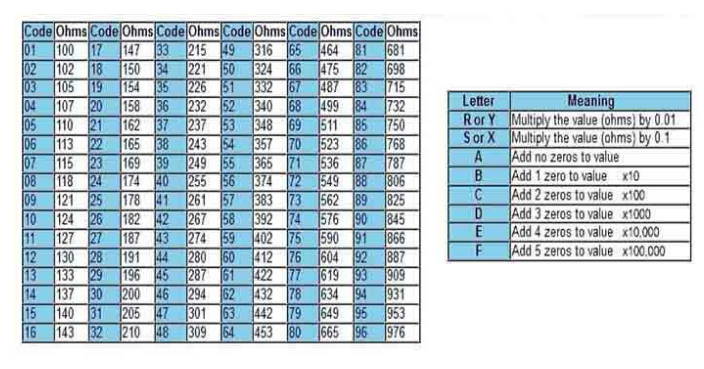

EIA-96 표기법 (고정밀 저항)

• 2자리 숫자 + 알파벳으로 표기됨

• 예: 25C → 표를 보고 읽어야 함 (예: 17800Ω)



3️⃣ 저항 단위(Ω → kΩ → MΩ)

• 1Ω = 1 옴

• 1kΩ = 1,000 옴

• 1MΩ = 1,000,000 옴

즉, 103이라고 적힌 저항은 10kΩ, 105는 1MΩ이 됩니다.

✅ 정리

• DIP 저항 → 색띠로 읽음

• SMD 저항 → 숫자로 읽음

• 단위는 Ω(옴) → kΩ(천옴) → MΩ(백만옴)

전자부품에 익숙하지 않아도, 색띠 표와 숫자 규칙만 알면 쉽게 저항값을 읽을 수 있습니다!

A. 트랜지스터 vs 다이오드

전자부품 중에서 트랜지스터와 다이오드는 생김새가 비슷해 보이지만, 역할과 동작 원리가 다릅니다.

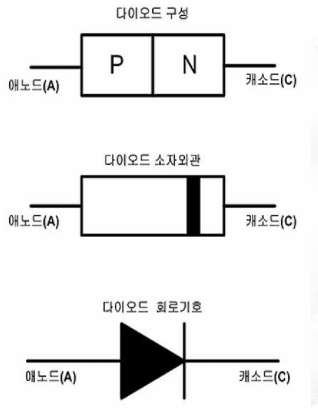

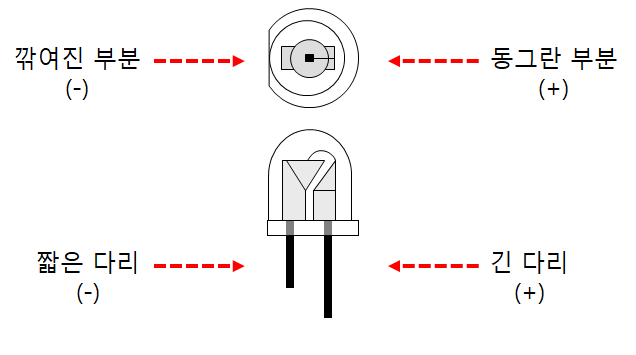

1️⃣ 다이오드 (Diode)

• 역할: 전류를 한쪽 방향으로만 흐르게 하는 전기적 “일방통행 신호등” 같은 부품

• 구조: 단자 2개 (양극 Anode, 음극 Cathode)

• 특징

  • 전류가 한 방향(→)으로만 흐름

  • 역방향은 막아줌 (보호용)

  • 전원 극성 보호, 정류회로 등에 사용

2️⃣ 트랜지스터 (Transistor)

• 역할: 전류를 증폭(작은 전류 → 큰 전류)하거나 스위치처럼 ON/OFF 제어하는 부품

• 구조: 단자 3개 (베이스 B, 이미터 E, 컬렉터 C)

• 특징

• 작은 신호(전류, 전압)로 큰 전류 제어 가능

• 전자회로의 “스위치” 또는 “증폭기” 역할

• 마이크로컨트롤러, 증폭기, 전원제어 등 핵심 부품

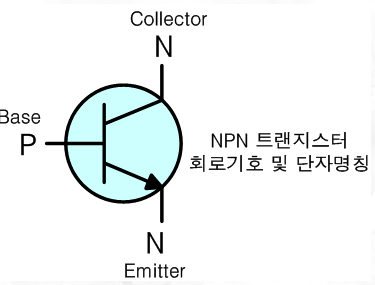

그림 예시 (NPN 트랜지스터)




➡ 베이스(B) 신호로 컬렉터-이미터 전류를 제어

3️⃣ 쉽게 비교하기
